A.    Pendahuluan

Open System Interconnection atau biasa disingkat OSI dalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO). OSI digunakan untuk upaya membentuk standar umum jaringan komputer untuk menunjang interoperabilitas antar pemasok yang berbeda. Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi.

B.    Latar Belakang

Banyak yang tahu tentang pengertian 7 OSI Layer, tapi belum banyak yang tahu bagaimana cara kerja 7 OSI Layer.

C.    Maksud dan Tujuan

Sebagai materi untuk menambah wawasan tentang dasar-dasar jaringan.

D.    Pembahasan

Open System Interconnection atau biasa disingkat OSI dalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO). OSI digunakan untuk upaya membentuk standar umum jaringan komputer untuk menunjang interoperabilitas antar pemasok yang berbeda. Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi..

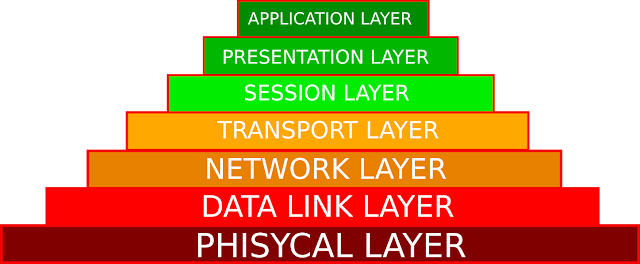

Model dan Fungsi 7 OSI Layer :

• Physical

Physical layer merupakan layer pertama atau yang terendah dari model OSI. Layer ini bertanggung jawab untuk mentransmisikan bit data digital dari physical layer perangkat pengirim (sumber) menuju ke physical layer perangkat penerima (tujuan) melalui media komunikasi jaringan.

Pada physical layer data ditransmisikan menggunakan jenis sinyal yang didukung oleh media fisik, seperti tegangan listrik, kabel, frekuensi radio atau infrared maupun cahaya biasa.

• Data Link

Data link layer bertanggung jawab untuk memeriksa kesalahan yang mungkin terjadi pada saat proses transmisi data dan juga membungkus bit kedalam bentuk data frame. Data link layer juga mengelola skema pengalamatan fisik seperti alamat MAC pada suatu jaringan. Data link layer merupakan salah satu layer OSI yang cukup kompleks, oleh karena itu layer ini kemudian dibagi lagi menjadi dua sublayer, yaitu layer Media Access Control (MAC) dan Layer Logical Link Control (LLC).

Layer Media Access Control (MAC) bertanggung jawab untuk mengendalikan bagaimana sebuah perangkat pada suatu jaringan memperoleh akses ke medium dan izin untuk melakukan transmisi data. Layer Logical Link Control (LLC) bertanggung jawab untuk mengidentifikasi dan membungkus protokol network layer dan mengontrol pemeriksaan kesalahan dan juga melakukan sinkronisasi pada frame.

• Network

Network layer bertanggung jawab untuk menetapkan jalur yang akan digunakan untuk melakukan transfer data antar perangkat didalam suatu jaringan. Router jaringan beroperasi pada layar ini, yang mana juga menjadi fungsi utama pada layer network dalam hal melakukan routing.

Routing memungkinkan paket dipindahkan antar komputer yang terhubung satu sama lain. Untuk mendukung proses routing ini, network layer menyimpan alamat logis seperti alamat IP untuk setiap perangkat pada jaringan. Layer Network juga mengelola pemetaan antara alamat logikal dan alamat fisik. Dalam jaringan IP, pemetaan ini dilakukan melalui Address Resolution Protocol (ARP).

• Transport

Transport layer bertanggung jawab untuk mengirimkan pesan antara dua atau lebih host didalam jaringan. Transport layer juga menangani pemecahan dan penggabungan pesan dan juga mengontrol kehandalan jalur koneksi yang diberikan. Protokol TCP merupakan contoh yang paling sering digunakan pada transport layer.

• Session

Session layer bertanggung jawab untuk mengendalikan sesi koneksi dialog seperti menetapkan, mengelola dan memutuskan koneksi antar komputer. Untuk dapat membentuk sebuah sesi komunikasi, session layer menggunakan sirkuit virtual yang dibuat oleh transport layer.

• Presentation

Presentation layer bertanggung jawab untuk mendefinisikan sintaks yang digunakan host jaringan untuk berkomunikasi. Presentation layer juga melakukan proses enkripsi/ dekripsi informasi atau data sehingga mampu digunakan pada lapisan aplikasi.

• Application

Application layer merupakan lapisan paling atas dari model OSI dan bertanggung jawab untuk menyediakan sebuah interface antara protokol jaringan dengan aplikasi yang ada pada komputer. Application layer menyediakan layanan yang dibutuhkan oleh aplikasi, seperti menyediakan sebuah interface untuk Simple Mail Transfer Protocol (SMTP), telnet dan File Transfer Protocol (FTP). Pada bagian sinilah dimana aplikasi saling terkait dengan jaringan.

Cara Kerja 7 OSI Layer

Proses berjalannya data dari suatu host ke host lain pada sebuah jaringan terbilang cukup panjang, semua data tersebut harus melalui setiap layer dari OSI untuk dapat sampai ke host tujuan. Contoh misalnya ketika anda akan mengirimkan sebuah email ke komputer lain pada sebuah jaringan komputer.

Proses yang terjadi pertama adalah pada application layer, yaitu menyediakan program aplikasi email yang akan digunakan untuk mengirim data ke komputer lain melalui jaringan. Pada presentation layer email tersebut kemudian dikonversi menjadi sebuah format jaringan. Kemudian pada session layer akan dibentuk sebuah sesi perjalanan data tersebut dari mulai dibentuk hingga selesainya proses pengiriman.

Pada transport layer data tersebut dipecah menjadi bagian-bagian kecil lalu kemudian akan dikumpulkan kembali pada transport layer si penerima. Pada network layer akan dibuatkan sebuah alamat dan ditentukan jalan yang akan dilalui oleh data tersebut untuk dapat sampai ke tujuan. Pada data link layer data tersebut dibentuk menjadi sebuah frame dan alamat fisik dari perangkat pengirim dan penerima akan di tetapkan.

Kemudian pada layer terakhir physical layer mengirimkan data tersebut melalui sebuah medium jaringan, menuju ke lapisan transport si penerima. Lalu kemudian alur yang sama terjadi pada komputer tujuan namun dimulai dari layer paling bawah (physical layer) hingga ke layar paling atas (application layer).

E.  Kesimpulan

Sebelum adanya OSI, sistem jaringan komputer sangat bergantung kepada vendor. Setelah adanya OSI , sistem jaringan komputer tidak terlalu bergantung kepada vendor. Karena OSI membuat standar umum.
